MS420 20MHz二通道数字手持式示波器，3.8" (96mm) 彩色LCD显示屏，简化多种波形的查看操作，USB接口连接，可传输数据和波形进行分析。
MS420数字示波器提供了一系列功能，可对电子设备和电控电气系统进行有效的故障排除。具有20 MHz的带宽和便利的设置（例如自动设置），可优化位置，范围，时基和触发，以确保几乎任何波形的稳定显示，可用于现场维修或工作台上。为了识别细微的问题，峰值检测功能可快速捕获50 ns的毛刺。诸如XY模式，FFT功能，触发，波形数学，平均模式和余辉模式之类的功能都可以确保您使用各种方法来自信地排除故障。
要启动循环测试例程，您可以存储和调用多达4个波形屏幕和设置，以节省工作时间。这款CAT II级示波器扩展了其功能，具有完整的万用表功能，可在3. 8英寸（97毫米）大型彩色LCD显示屏上显示。
产品特点：
• 20MHz带宽
• 自动设置功能，可优化位置、量程、时基和触发，确保稳定限值基本上所有波形
• 峰值检测功能，确保50ns突波干扰捕捉
• XY模式和FFT功能可查看分量频率
• 五种自动测量模式：频率、占空比、平均值、峰值至峰值、有效值
• 波形运算：加、减、乘、除
• 平滑波形用平均值模型
• 观察动态信号用的持久模式
• 保存和调用多达4个波形屏幕和设置
• USB接口和PC软件，用于传输波形和数据
技术规格：
| 规格 |
范围 |
| 显示屏大小 |
3.8" (96mm) 彩色LCD；320x240像素 |
| 带宽 |
20MHz |
| 实时采样速率 |
100MS/s |
| 上升时间 |
17.5ns |
| 通道数量 |
2 |
| 记录长度 |
每通道6K点 |
| 突波干扰捕捉 |
50ns |
| 垂直灵敏度 |
5mV至5V/div |
| 垂直分辨率 |
8位 |
| 时基范围 |
5ns至5s/div |
| 采样模式 |
采样、平均值、峰值检测 |
| 触发模式 |
自由运行、单发、边缘、视频 |
| 触发源 |
CH1、CH2 |
| 触发耦合 |
交流、直流 |
| 输入阻抗 |
1MΩ/20pF |
| 输入电压 |
400V（峰值） |
| 光标测量 |
电压和时间 |
| 真有效值万用表功能 |
|
| 交流/直流电压 |
400mV、4V、40V、400V |
| 交流/直流电流 |
40mA、300mA、20A |
| 电阻 |
400Ω、4kΩ、40kΩ、400kΩ、40MΩ |
| 电容 |
51.2nF至100μF |
| 二极管/导通性 |
是 |
| PC接口 |
USB |
| 电源供应器 |
6小时Li-ion充电电池；交流适配器/充电器 |
| 尺寸/重量 |
180x113x40mm/690g |
标准配置：

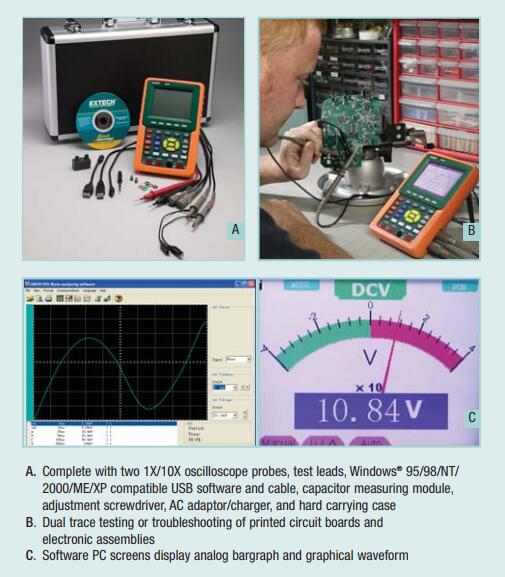

MS420 20MHz二通道数字手持式示波器，主机配有两个1X/10X示波器探头、测试引线、Windows®兼容软件、电容器测量模块、调整螺丝刀、通用交流适配器、用户手册、便携箱
